系统简述：

  直饮水系统分为三个部分：一，制水主机房：拟在8楼天面安装1台RO主机设备、消毒设备、自动供水设备、贮水塔，（主机房自备，建设要求及图纸附后），接自来水制造纯净水，二，供水管网：通过铺设的不锈钢专用供水管网，输送到各个楼层的饮水点。三，饮水终端：学生饮水点配备不锈钢饮水机，安全卫生、坚固耐用、美观大方、提升学校形象。老师办公区配挂壁式饮水机，小巧美观、方便饮用，根据实际情况进行配置。提供常温水和热水。

水质标准：

执行国家CJ94-2005直饮水标准。

一、设计依据：

1、源水： 市政自来水

2、生产水量： 250 L/h

3、设备型号：RO-1500GPD

4、可供1500人左右饮用

5、产水水质： 纯净直饮水

6、电导率10以内

二、 工艺流程：

源水     原水塔      石英砂过滤     活性碳过滤     精密过滤　　高压泵      反渗透膜分离         臭氧机杀菌     TDS水质监测仪     纯水塔     自动供水泵      精密过滤器

不锈钢管路       饮水点      常温水、热水

三、设备配置及技术参数

原水塔：1T

304不锈钢

自动液位控制器 1只

供水阀、出水阀、排水阀各1只

管阀件一批

数量：1台



四、全自动原水泵

        功率：370W

        电源：220V

        材质：不锈钢

        控制：自动控制

        扬程：21米

        数量：1台

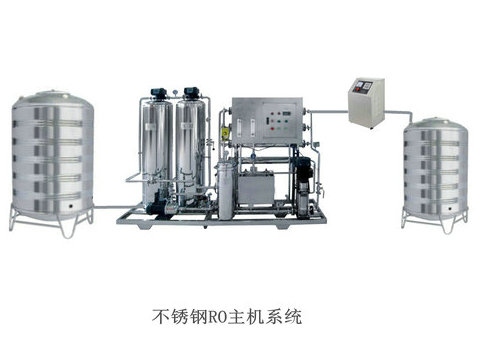

五、RO主机设备

反渗透RO-1500G不锈钢主机

流量：250 L/h  脱盐率：98%

全自动不锈钢石英砂过滤器

全自动不锈钢活性碳过滤器

全自动多路阀 2只

石英砂50Kg 一级品

活性碳25Kg 食品级椰壳碳

不锈钢精滤器：PPF 滤芯 5只

不锈钢面板和支架

4040反渗透膜1支

流量计、压力表、

水质在线监测电导仪

电控箱 延时保护器

RO纯水泵：1.1K W  南方特种泵

材质：不锈钢

外形尺寸：1400X420X1650mm

水满自停、缺水保护



六、臭氧杀菌机

材质：不锈钢

冷却方式：风冷

氧气源：空气

臭氧产量:5G/H

石英套管

高频逆变器

自动程控定时杀菌

數量：1台

七、纯水塔：500L

304不锈钢

自动液位控制器 1只

供水阀、出水阀、排水阀各1只

管阀件一批

数量：1台



八、 自动供水泵：

       功率：370W

扬程：23米

       电源：220V

       材质：不锈钢

       数量：1台



九、不锈钢精滤器：

        材质：不锈钢

        管径：Ф20

        精密滤芯：1`支

规格：10’

        数量：1台

十、不锈钢供水管网工程造价：

供水管网采用304#薄壁不锈钢水管，管径DN16。
